분산 포트 그룹 (dvPortGroup)은 동일한 구성 템플릿을 공유하는 dvPort 그룹을 나타냅니다. 적용된 구성은 dvPortGroup에서 dvPort로 상속됩니다. 포트 그룹 정책은 dvport 수준에서 재정의 할 수 있습니다. vSphere 표준 스위치에서는 vSwitch 수준 및 포트 그룹 수준에서 정책을 적용하지만 Distributed Switch에서는 dvPortGroup 수준 또는 dvport 수준에서 네트워킹 정책을 적용합니다.

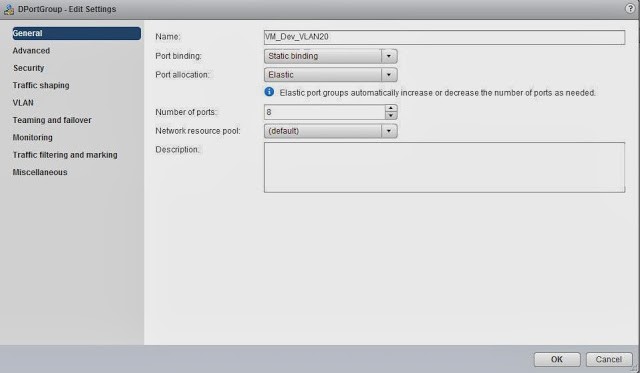

- 분산 포트 그룹 일반 설정을 구성하는 방법에 대해 설명합니다.
포트 그룹 이름, 포트 바인딩 옵션, 포트 할당, dvportgroup에 대한 포트 수, 네트워크 리소스 풀 및 설명이 포함됩니다.

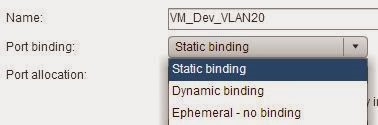

- 포트 바인딩 3 가지 옵션
포트 바인딩 설정은 분산스위치에서만 사용할 수 있습니다. 포트 바인딩은 vNIC에 가상 스위치의 포트를 할당하는 방법과 시기를 정의합니다.
1. 정적 바인딩
2. 동적 바인딩
3. 임시-바인딩 없음

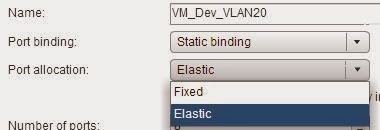

다음은 정적 바인딩을 포트 할당 정책으로 선택한 경우에만 적용 할 수 있는 2 개의 포트 할당 정책입니다.
1. 고정
2. 탄성
- 고정 포트 할당
- 기본 포트 바인딩 옵션입니다.
- VM이 분산 포트 그룹에 연결되면 VM에 포트를 할당합니다.
- 연결된 VM의 전원이 켜져 있는지 여부에 관계없이 연결된 VM에 포트를 할당합니다.
- 기존 VM이 모든 포트를 예약 한 경우 포트 그룹에서 새 VM을 연결할 수 없습니다.
예 : 내 dvportGroup (Production)의 총 포트 수가 20 개인 경우 VM의 전원이 켜져 있는지 여부에 관계없이 20개의 VM을 이 포트 그룹 (PortGroup)에 연결할 수 있습니다. 새 VM을 21번째 VM으로 연결하려고 하면 VM이 포트 그룹에 연결되는 것을 허용하지 않습니다. 아래 시나리오에서 이를 증명해 보겠습니다.

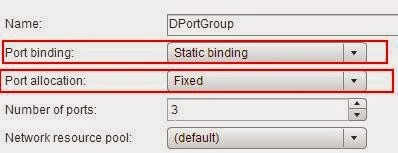

정적 포트 바인딩 옵션으로 사용하고 포트 할당 정책을 고정으로 사용하는 "DPortGroup " 이라는 포트 그룹이 있습니다.
포트 수를 "3"으로 구성했습니다.

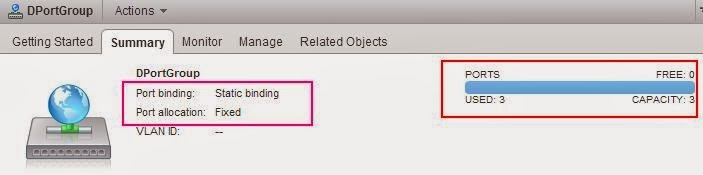

3 개의 가상 머신을 “DPortGroup” 포트 그룹에 연결했습니다. 아래 화면에서 사용 보고서를 볼 수 있습니다.
- 포트 용량 : 3
- 사용 된 포트 : 3
- 남은 포트 : 0

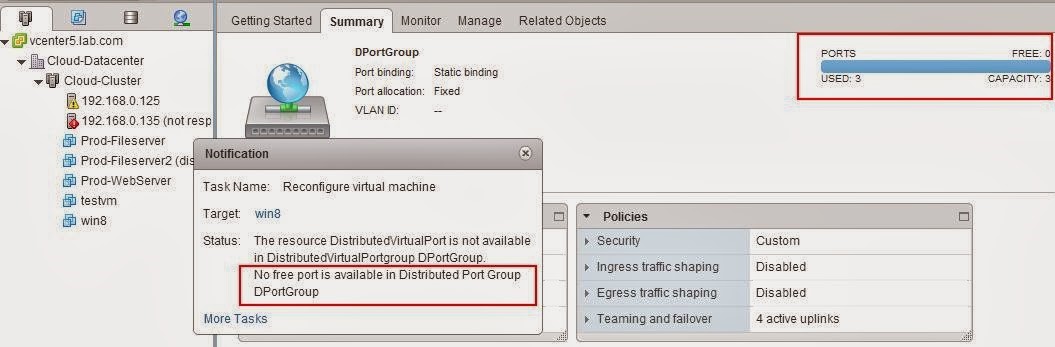

네 번째 가상 머신을 PortGroup“DPortGroup”에 연결하려고 할 때 아래 오류 메시지가 나타납니다.
“분산 포트 그룹에 사용 가능한 사용 가능한 포트가 없습니다.”

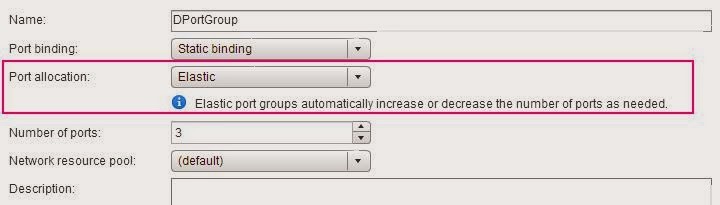

- 탄력적 포트 할당
- 연결된 VM이 모든 포트를 차지하는 경우 vDS는 필요한 dvport 수를 수용 할 수 있도록 포트 할당 풀을 자동으로 확장합니다.
- 포트가 더 이상 필요하지 않은 경우 (VM이 포트 그룹에서 제거되거나 VM이 삭제 된 경우) 포트는 생성시 설정된 수로 감소됩니다.

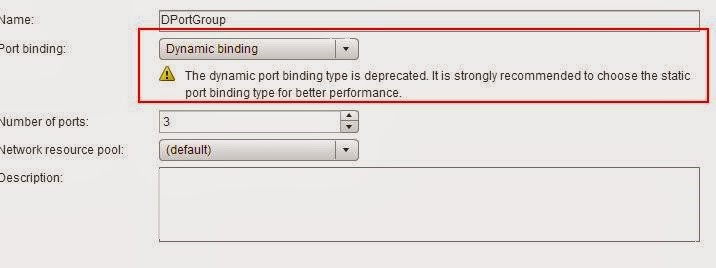

- 동적 포트 바인딩
- 동적 포트 바인딩 유형은 더 이상 사용되지 않습니다. 더 이상 권장되지 않습니다.
- 더 나은 성능을 위해 정적 포트 바인딩 유형을 선택하는 것이 좋습니다.
- 따라서 동적 포트 바인딩 정책에 대해서는 논의하지 않겠습니다.
- 임시-바인딩 없음
- 임시 바인딩은 표준 vSwitch와 동일하게 작동합니다.
- 임시 포트 바인딩을 사용하여 dvPortgroup을 구성한 경우 포트 수는 0으로 설정됩니다.
- Portgroup은 스위치에서 사용 가능한 최대 포트 수까지 해당 VM에 연결된 전원이 켜진 VM마다 하나의 포트를 할당합니다.

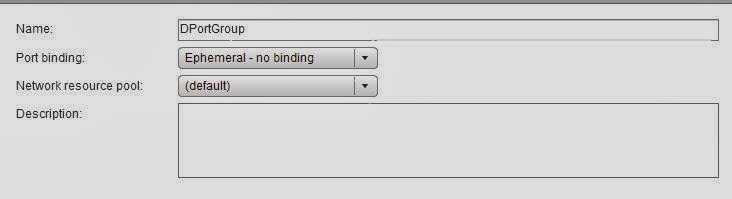

- 포트 바인딩을 Ephemeral-No binding으로 선택하면 포트 수를 설정하는 옵션이 사라집니다.

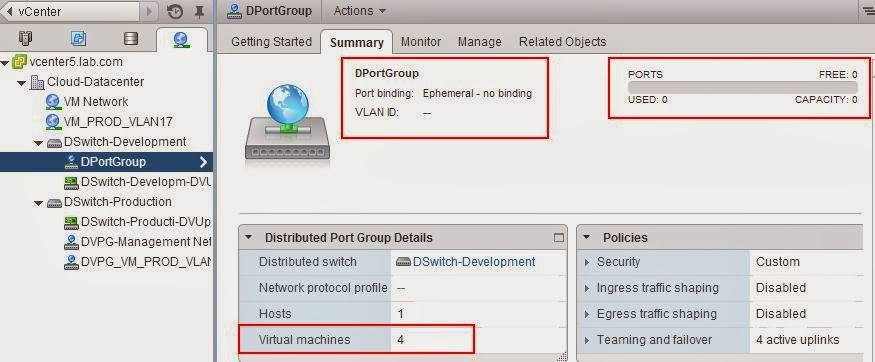

아래 시나리오에서는 Ephemeral 포트 바인딩으로 구성된 "DportGroup"이라는 dvport 그룹이 있고 전원이 꺼진 4 개의 VM을이 포트 그룹에 연결했습니다.
4 개의 VM이 연결되어 있지만 VM의 전원이 켜져 있지 않기 때문에 여전히 Used Port가 "0"으로 표시됩니다.

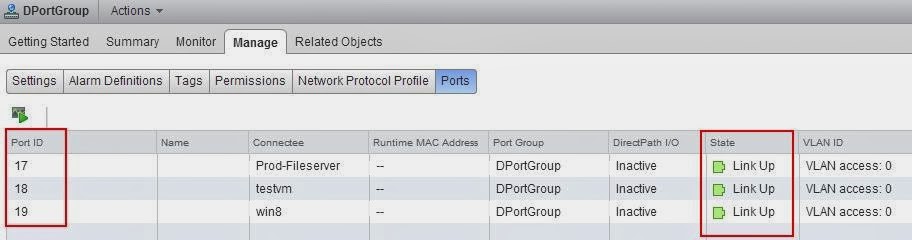

3 개의 가상 머신의 전원을 켜면 포트 ID가있는 각 VM에 대해 하나의 포트를 할당합니다.

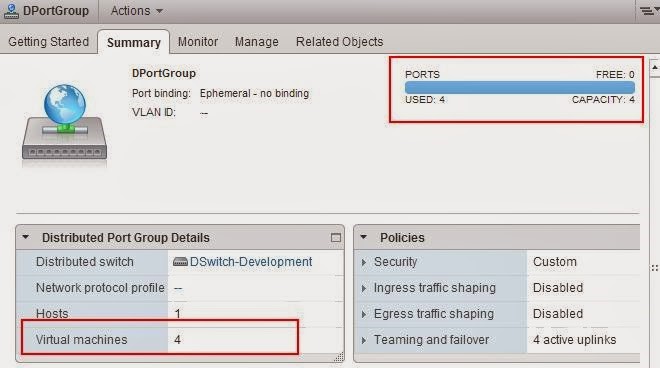

마지막으로 4 개의 VM을 모두 켰습니다. 사용량은 다음과 같습니다.
- 사용 된 포트 : 4
- 남은 포트 : 0
- 포트 용량 : 4
전원이 켜진 VM 4 개를 연결했기 때문에 포트 용량이 4로 표시됩니다. 전원이 켜진 VM 10 개를 추가하면 포트 용량이 총 14 개 포트
(새로 추가 된 VM의 경우 10 개, 기존 VM의 경우 4 개)로 늘어납니다.
<Summary>
- 정적 바인딩 : 이것이 기본값입니다. 정적 바인딩을 사용하면 VM이 생성 될 때 dvPort가 vNIC에 영구적으로 할당됩니다. 포트 그룹에 포트가 부족하면 더 이상 VM을 연결할 수 없습니다. 정적으로 할당 된 포트는 VM이 더 이상 해당 포트 그룹을 사용하지 않도록 구성된 경우에만 해제됩니다.
- 동적 바인딩 : VM의 전원이 켜지면 dvPort가 할당되고 VM의 전원이 꺼지면 해제됩니다. 이것은 포트 오버 커밋을 허용합니다. ESXi 5에서는 동적 바인딩이 더 이상 사용되지 않습니다.
- Ephemeral : VM이 포트 그룹을 사용하도록 구성되고 전원이 켜지면 포트가 할당되고 VM의 전원이 꺼지면 할당 해제됩니다. Ephemeral이 설정되면 vCenter를 사용할 수 없는 경우 호스트에서 가상 머신 네트워킹 구성을 변경할 수 있습니다.
위에서 언급했듯이 정적 바인딩은 기본 설정이며 일반적인 사용에 권장되지만 VM에 포트를 할당하려면 vCenter를 사용할 수 있어야합니다. vCenter를 사용할 수 없을 때 아직 포트가 없는 VM (예 : 새 VM)이 필요할 수 있는 경우 Ephemeral이 옵션입니다.
바인딩 방법에 관계 없이 이미 할당 된 정적 포트를 사용하는 VM은 vCenter를 사용할 수 없는 경우에도 네트워크에 연결할 수 있습니다.
