[개요]

VMware vSphere API for Array Integration(VAAI)에 대한 기능 설명

[요구사항]

ESX/ESXi 4.1 이상
Enterprise 또는 Enterprise Plus 라이센스 -> vSphere 6부터는 Standard도 지원함
스토리지 어레이에서 VAAI 지원 여부
NAS의 경우 ESXi 4.1에서 지원되지 않으며, 5.x 버전 이상에서 지원됨

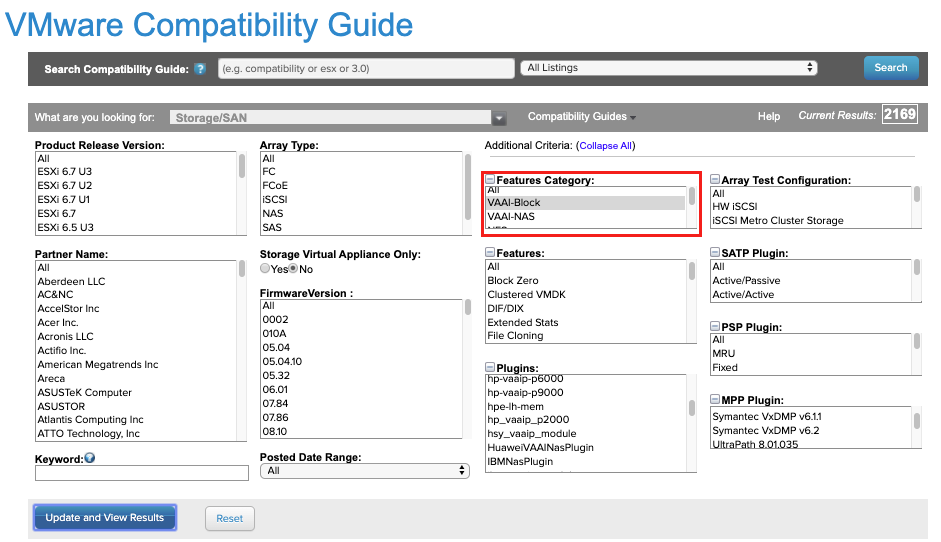

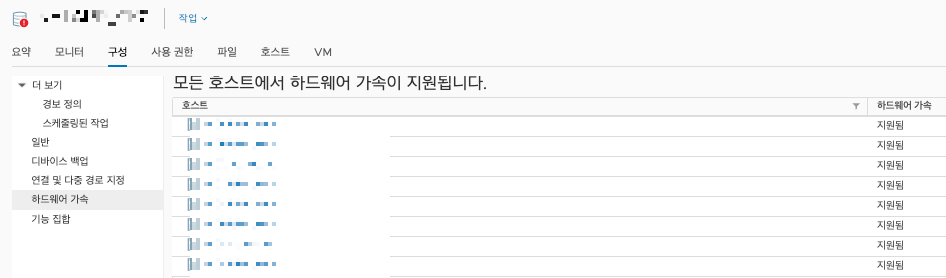

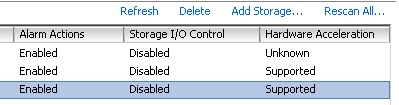

VAAI 사용 가능 여부 확인

스토리지 어레이

[기능 설명]

VAAI는 vSphere 4.1 버전에서 최초 등장

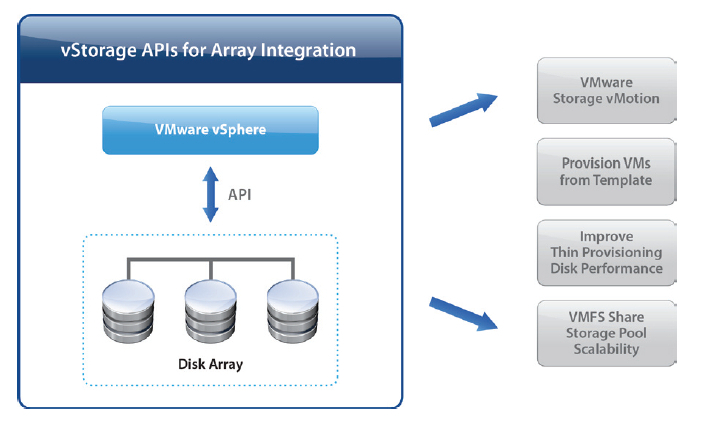

ESXi 호스트의 스토리지 관련 명령(작업과 운영)을 스토리지 하드웨어로 오프로드하는 API로 이루어진 세트를 의미

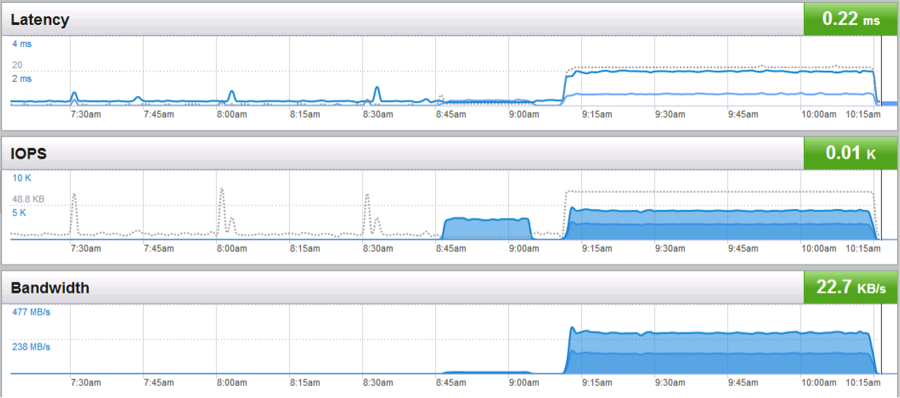

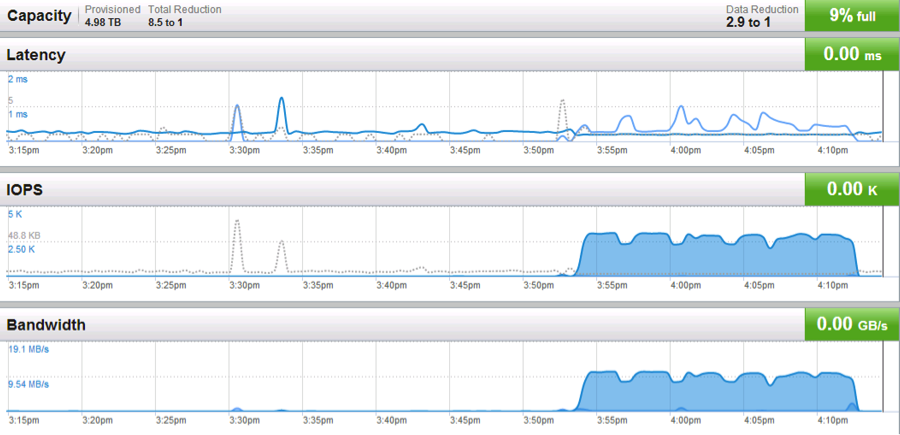

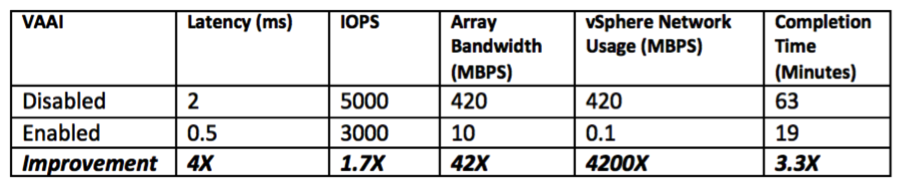

VAAI를 통해 스토리지 관련 작업에 대한 ESXi의 호스트의 리소스를 스토리지 어레이로 오프로드하여 VMware의 I/O 작업이 좀 더 효과적으로 수행되도록 함

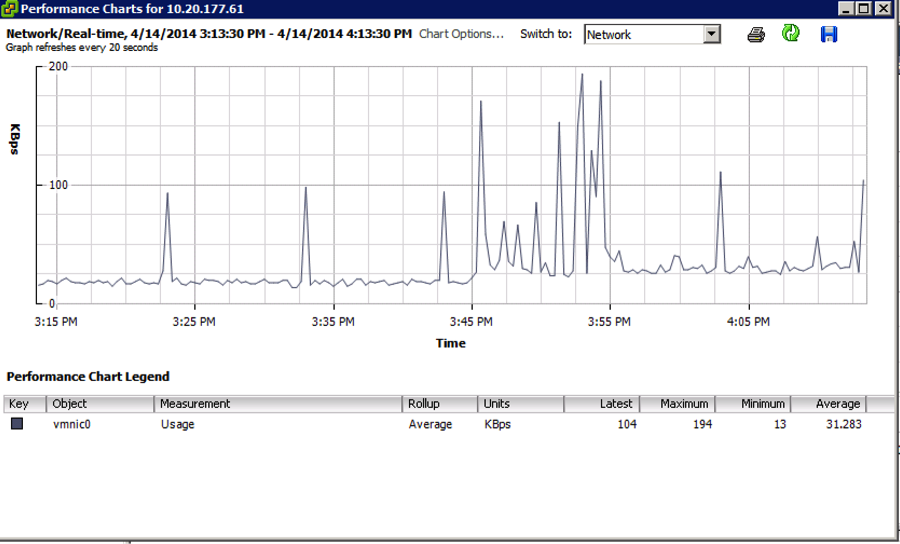

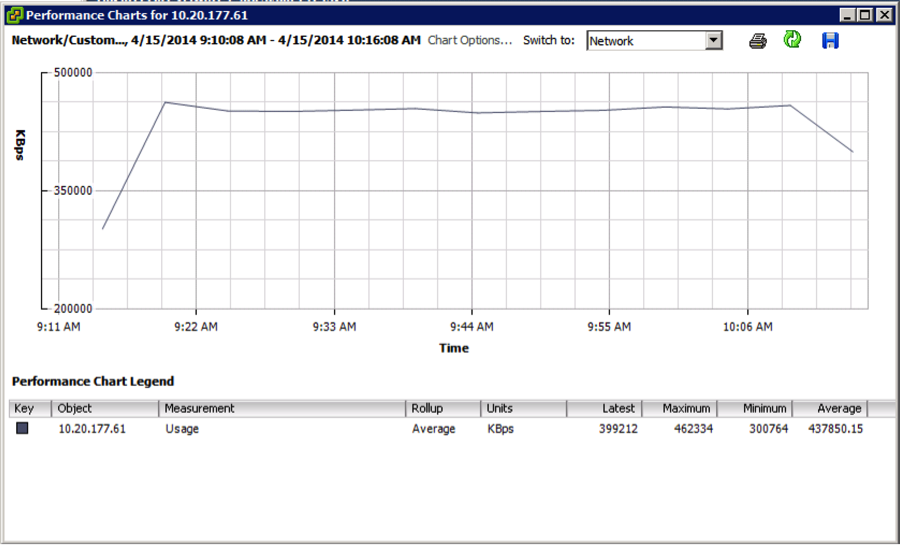

VAAI를 적용하지 않은 상태에서 Cloning 또는 Migration 작업을 실행할 경우 VMkernel Data Mover를 통해 이루어지며, CPU, DMA 버퍼, SCSI 명령을 수행하여 높은 부하 발생 및 속도 느려짐
만약 VAAI가 적용되어 있을 경우 Data Mover를 대신하여 하드웨어에서의 데이터 작업이 이뤄지며, esxtop를 실행하여 CMDS/s, READS/s, WRITES/s, MBREAD/s, and MBWRTN/s의 수치를 확인할 수 있음
오프로드된 작업에는 Cloning, Data Movement, Metadata locking, Block Zeroning

X copy(Extended Copy)

Write Same (Zero)

UNMAP(Dead Spcae Reclamation)

[root@esxi-dell-e:~] esxcli storage core device list -d naa.624a9370d4d78052ea564a7e00011030
naa.624a9370d4d78052ea564a7e00011030
   Display Name: PURE Fibre Channel Disk (naa.624a9370d4d78052ea564a7e00011030)
   Has Settable Display Name: true
   Size: 10240
   Device Type: Direct-Access
   Multipath Plugin: NMP
   Devfs Path: /vmfs/devices/disks/naa.624a9370d4d78052ea564a7e00011030
   Vendor: PURE
   Model: FlashArray
   Revision: 8888
   SCSI Level: 6
   Is Pseudo: false
   Status: on
   Is RDM Capable: true
   Is Local: false
   Is Removable: false
   Is SSD: true
   Is VVOL PE: false
   Is Offline: false
   Is Perennially Reserved: false
   Queue Full Sample Size: 0
   Queue Full Threshold: 0
   Thin Provisioning Status: yes
   Attached Filters:
   VAAI Status: supported
   Other UIDs: vml.0200f40000624a9370d4d78052ea564a7e00011030466c61736841
   Is Shared Clusterwide: true
   Is Local SAS Device: false
   Is SAS: false
   Is USB: false
   Is Boot USB Device: false
   Is Boot Device: false
   Device Max Queue Depth: 64
   No of outstanding IOs with competing worlds: 32
   Drive Type: unknown
   RAID Level: unknown
   Number of Physical Drives: unknown
   Protection Enabled: false
   PI Activated: false
   PI Type: 0
   PI Protection Mask: NO PROTECTION
   Supported Guard Types: NO GUARD SUPPORT
   DIX Enabled: false
   DIX Guard Type: NO GUARD SUPPORT
   Emulated DIX/DIF Enabled: false
[root@esxi-dell-e:~]

VAAI의 세부 기능 지원 여부 확인 가능

[root@esxi-dell-e:~] esxcli storage core device vaai status get -d  naa.624a9370d4d78052ea564a7e00011030
naa.624a9370d4d78052ea564a7e00011030
   VAAI Plugin Name:
   ATS Status: supported
   Clone Status: supported
   Zero Status: supported
   Delete Status: supported
[root@esxi-dell-e:~]
